| 品牌：沃德 | 型号：IH80-65-125 | 材质：不锈钢 |
| 性能：耐腐蚀 | 用途：增压泵 | 扬程：20m |
| 订货号：IH80-65-125 | 货号：IH80-65-125 | 驱动方式：电动 |
| 输送介质：清水泵 | 泵轴位置：卧式 | 叶轮结构：封闭式叶轮 |
| 叶轮吸入方式：单吸式 | 流量：50m3/h | 叶轮数目：单级 |
| 汽蚀余量：2m | 吸入口径：80mm | 排出口径：65mm |
| 结构原理：中开泵 | 级数：单级 | 重量：8kg |
| 电压：380V | 功率：5.5kw | 规格：IH80-65-125 |
| 是否跨境货源：否 |

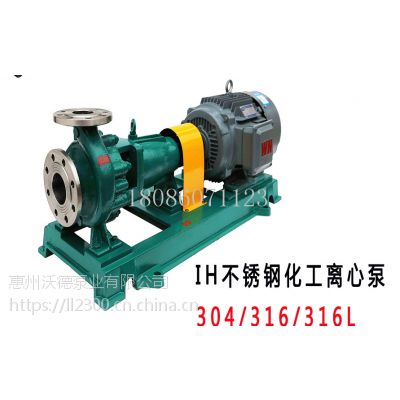

IH型化工泵是单级单吸悬臂式离心泵，是一种用以取代F型耐腐蚀泵更新换代的节能产品，输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。泵的过流部分主要零件的材料及其代号有下列五种：
材料名称 | ZG1Cr18Ni9 | ZG1Cr18N i9Ti | ZG0Cr18Ni 12M02Ti | ZG1Cr18Ni12M02Ti | ZG1Cr18Mn13M02CuN |
代 号 | 303 | 305 | 306 | 307 | 402 |
注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。所选材料及其代号应原则符合GB2100-80。对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。
产品特点
IH系列化工泵系单级单吸化工离心泵,是取代F型耐腐蚀离心泵的节能型更新换代产品,该产品的执行标准,GB5662-85,***2858,GB/T5656-94.
IH系列化工泵系卧式径向剖分,后开门结,检修时不需拆卸管路.
泵体轴向吸入,径向排出,脚支承式,泵与原动机连结用加长联轴器.
泵轴承用洁净的22号机械滑油,泵运转前须向悬架内加滑油至油标中心线以上2mm左右
大直径叶轮用填料密封,付叶轮密封(动力密封)
产品用途
主要用于石油,化工,合成纤维,化肥,电站,冶金,食品及医药等工业部门输送不含悬浮颗粒和腐性或不允许污染的介质.
工作条件
介质温度:-20℃采用特殊措施可达280℃
流量:Q=3.4-460(m3/h)
扬程H=3.7-128(m)
转速(Speed)n=1450-2900r/min
泵的旋转方向:由电动机方向往泵看为顺时针方向旋转.
性能表中轴功率的介质比重为1G/cm3,粘度为1mm2/s计算而得.
电机配用原则:若比重≤1.0,按1.0配用电机,若1<比重<1.35,按1.35配电机,若1.35<比重<1.85按1.85配用电机。
技术参数
一、性能参数 | |
流量范围：≤400m3/h | 扬程范围：≤125m |
功率范围：≤90kw | 配套电机：Y、YB型三相异步电机 |
工作压力：≤1.6MPA | 工作温度：-15℃～+400℃ |
电机冷却：风冷式 | |
额定电压：380V±5% | 额定频率:50HZ |
二、结构特征 | |
安装形式：卧式水平安装 | 泵体结构：单级卧式悬臂式 |
叶轮形式：闭式或半开式 | 叶轮数量：1 |
密封形式：机械密封/填料密封/付叶轮密封 | 进口直径：φ50mm-φ200mm |
出口直径：φ32mm-φ150mm | |
三、主要材质 | |
轴承样式：滚动轴承 | 轴套材质：不锈钢/合金 |
泵体材质：不锈钢 | 泵轴材质：不锈钢 |
叶轮材质：不锈钢 | 气嘴材质：铜 |
底座材质：HT150 | 轴 承 箱：HT200 |
